Ich möchte mit euch einen Ausflug in die Consumer TV Technik machen, namentlich in die Welt des deutschen Elektronikhersteller Loewe.
Loewe war stets für sehr hochwertige und teure TV-Geräte bekannt, auch bei meinen Geräten ist dies stark bemerkbar. Aber first things first.
Verzwickte Situation
Als ich meine 4 Naomis für 10 Franken gekauft hatte waren zwei ja bekanntermassen kaputt. Einer hatte eine defekte Ablenkeinheit => Totalschaden und der andere hatte eine Fernsehröhre verbaut und garkein Chassis dabei.

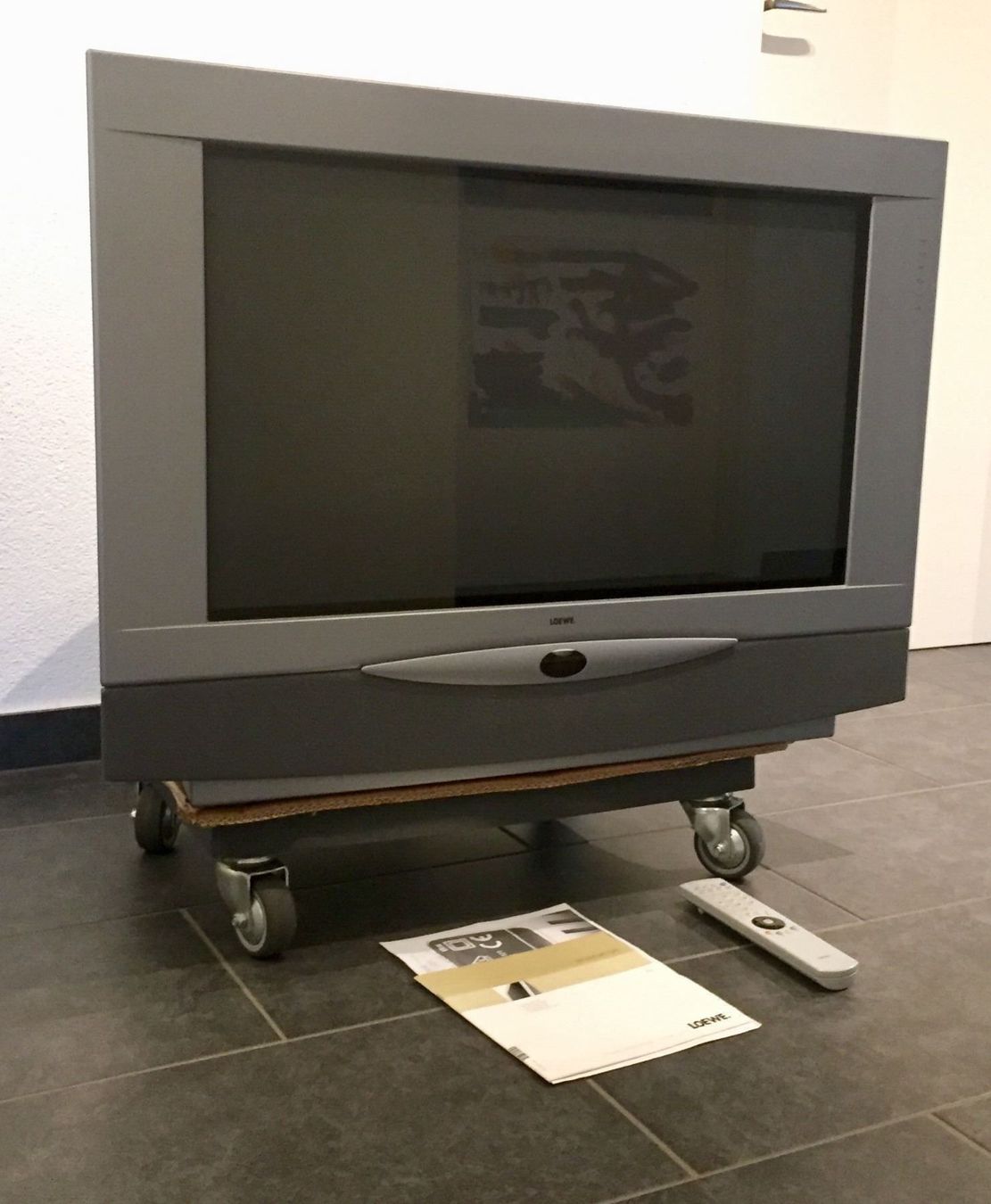

In meiner Verzeiflung machte ich mich auf die Suche nach 29″ Fernseher und wurde im angrenzenden Kanton Schwyz fündig. Ein Löwe Aventos 3972 ZP.
Ich ging den Fernseher holen jedoch würde dieser Fernseher nur SD Content abspielen können, kein Naomi System, welches ja VGA vorraussetzt. Ich wusste zwar, dass 100Hz Fernseher grundsätzlich VGA ausgeben können, jedoch zauberte mir dieses Wissen keinen VGA Eingang in die Kiste. Schliesslich verkaufte ich ja dann die beiden Naomis an einen Käufer aus dem Forum aus Winterthur, welcher die Geräte übrigens piekfein hergerichtet hat, er hat sie gekürzt und neu lackiert.
Australien zur Hilfe
Bei meiner Recherche fand ich dann einen Forumthread im circuit-board, bei dem jemand die Original VGA Option Boards von Löwe reproduzieren wollte. Ich verfolgte den Thread und ein Australier meldete sich, er hätte dieses Projekt bereits umgesetzt.
Ein paar Jahre verschwanden und im Thread passierte zwar immer etwas aber kein Durchbruch. Dann machte mich jemand im CRT-Discord darauf aufmerksam, dass der Australier ein Youtube Video über sein VGA Option-Board Projekt gemacht hat. Dies möchte ich euch natürlich nicht vorenthalten:
Leider verkaufte der Australier seine VGA Karten nicht mehr auf Ebay… bis vor kurzem!
Die VGA Option Cards waren wieder verfügbar und ich bestellte sofort eins. Ich freute mir einen Ast ab, fand dann aber heraus, dass genau mein Fernseher nicht damit kompatibel sein würde.

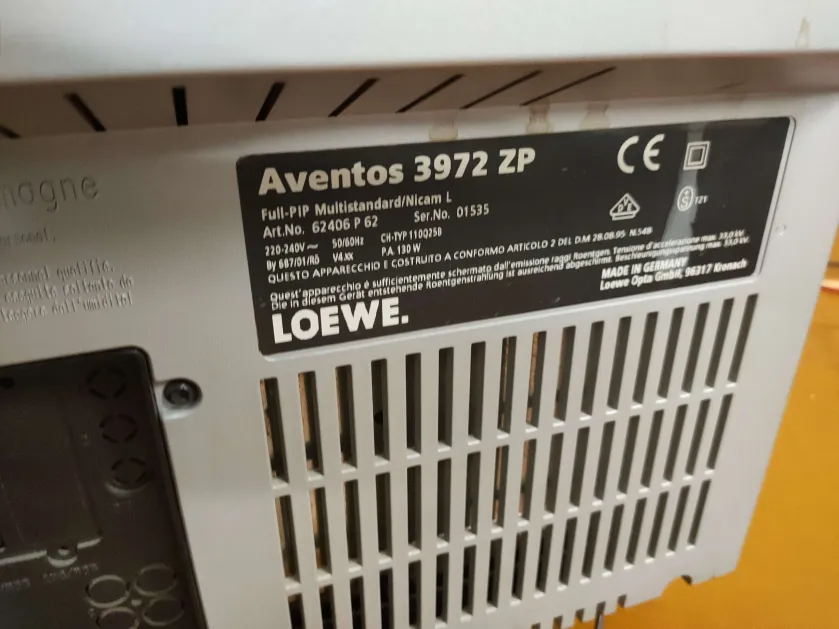

Mein Fernseher hat ein Q25B Chassis, das B steht für das Modell des Signal Boards. Das Signal Board ist ein Daughterboard des Chasssis, wo die ganzen In und Output Ports drauf sind. Es gibt noch ein H und ein M Signal Board, beide anderen wären kompatibel gewesen.Ebenfalls kompatibel wäre das Q24 Chassis. Diese Angaben kann man dem Typenschild entnehmen.
Laut djcalle ist es aber möglich, ein M oder H Signal Board in einen Fernseher mit B Signal Board einzubauen. Als müsste ich nur noch einen Fernseher finden, welcher ein H oder M Signal Board hat.
Ebenfalls sind diese Löwe Fernseher bekannt, dass Sie ein super Bild haben. Dies liegt daran, dass Löwe zu dieser Zeit ESF Röhren verbaut haben, welche sehr hochwertig sind.
Basel nein, Schland ja

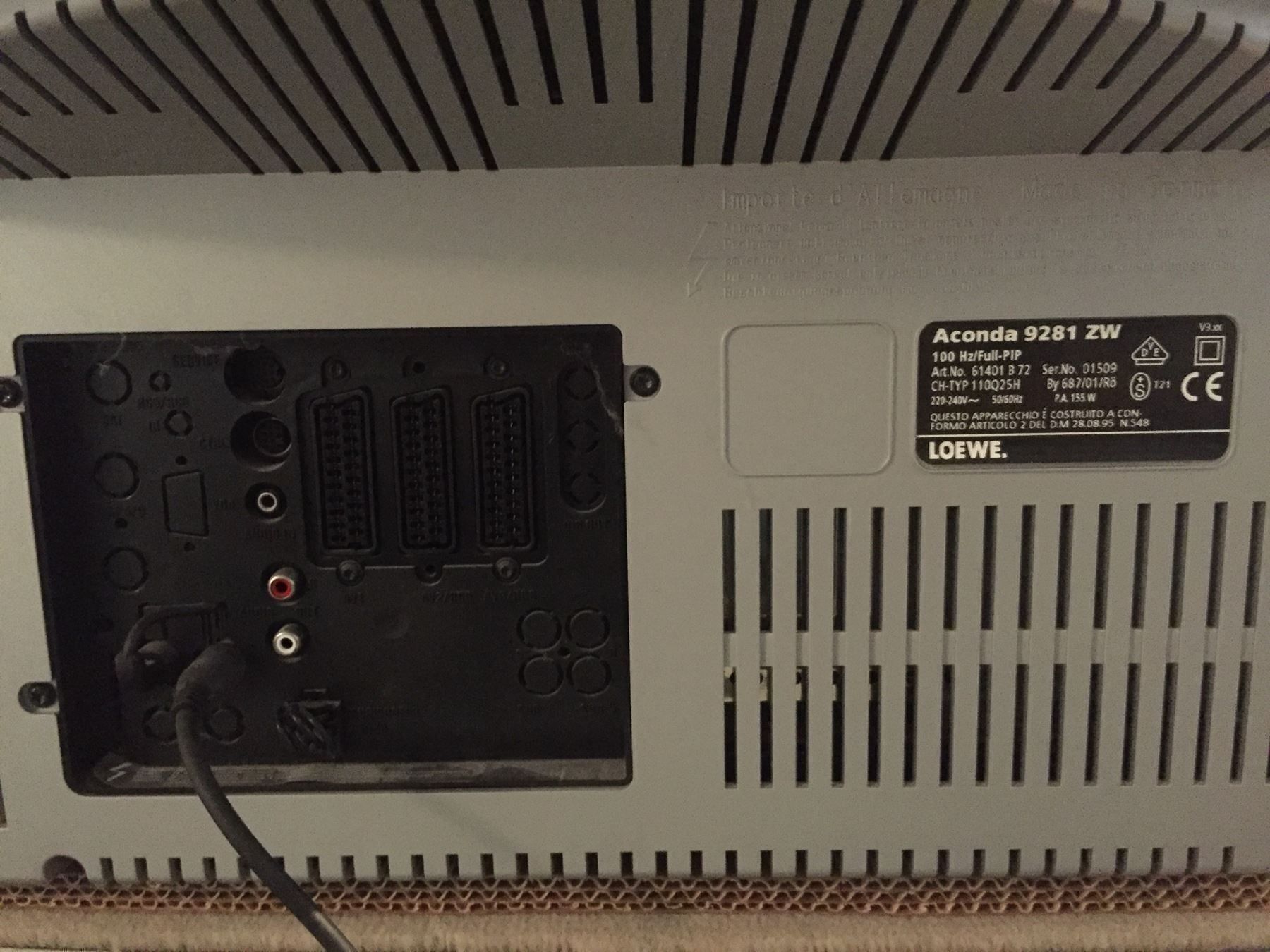

Auf Ricardo war schon länger ein Fernseher mit H Signal Board ausgeschrieben, ein Aconda 9281 ZW allerdings störte mich der Preis. Fast 70 Franken wollten sie für den alten Fernseher noch haben, und dann wäre er noch fast in Frankreich gewesen.
Nach langem hin und her wäre ich bereit gewesen, den Preis zu zahlen, jedoch hatten die Verkäufer den Fernseher da gerade aus Ricardo entfernt und reagierten nicht mehr auf Nachrichten. Es wurde ihnen wohl zu blöd.Nun vergingen wieder ein paar Monate.. alles in allem waren es mehrere Jahre.

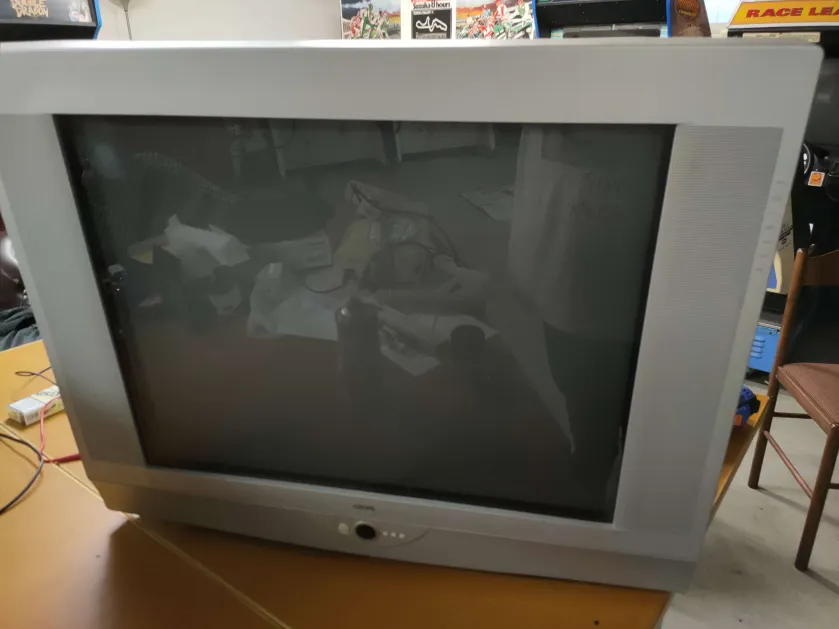

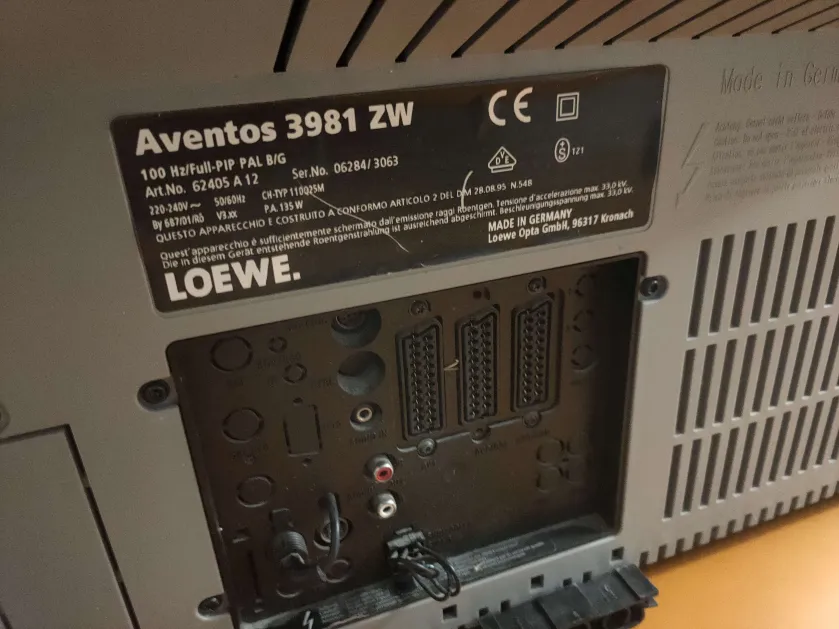

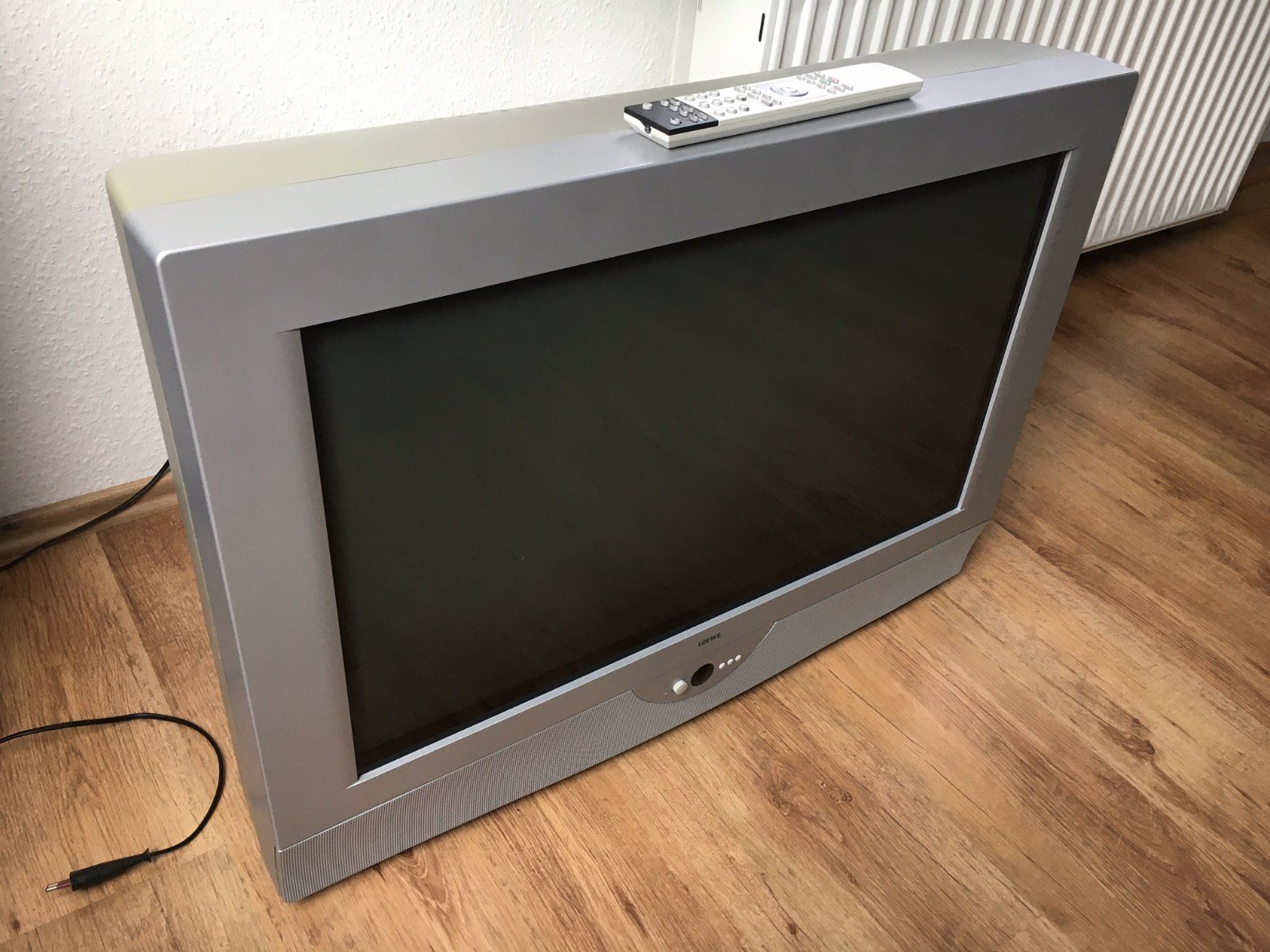

Ich schaute mich auf Ebay-Kleinanzeigen nach Fernsehern um und entdeckte einen Fernseher mit M Signal Board in Fischingen, was sehr nah an der Schweizer Grenze bei Basel ist. Es war ein Aventos 3981.
Ich kontaktierte den Verkäufer und holte den Fernseher ab.
Die Operation: sehr einfach
Ich machte mich direkt daran, die Signalboards zu tauschen.
Es mussten dafür nur 6 Schrauben gelöst werden und der Deckel öffnete sich sehr einfach.

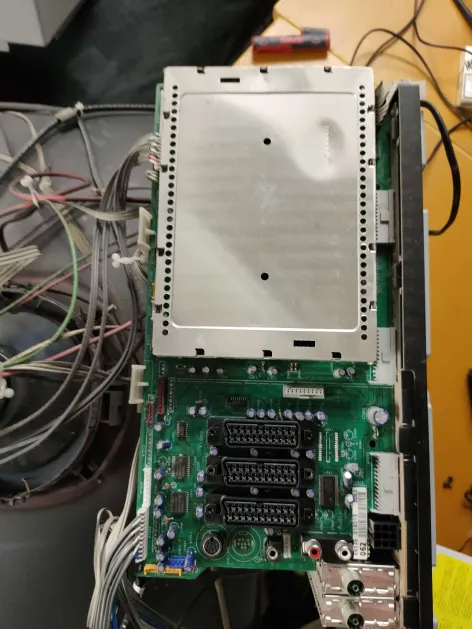

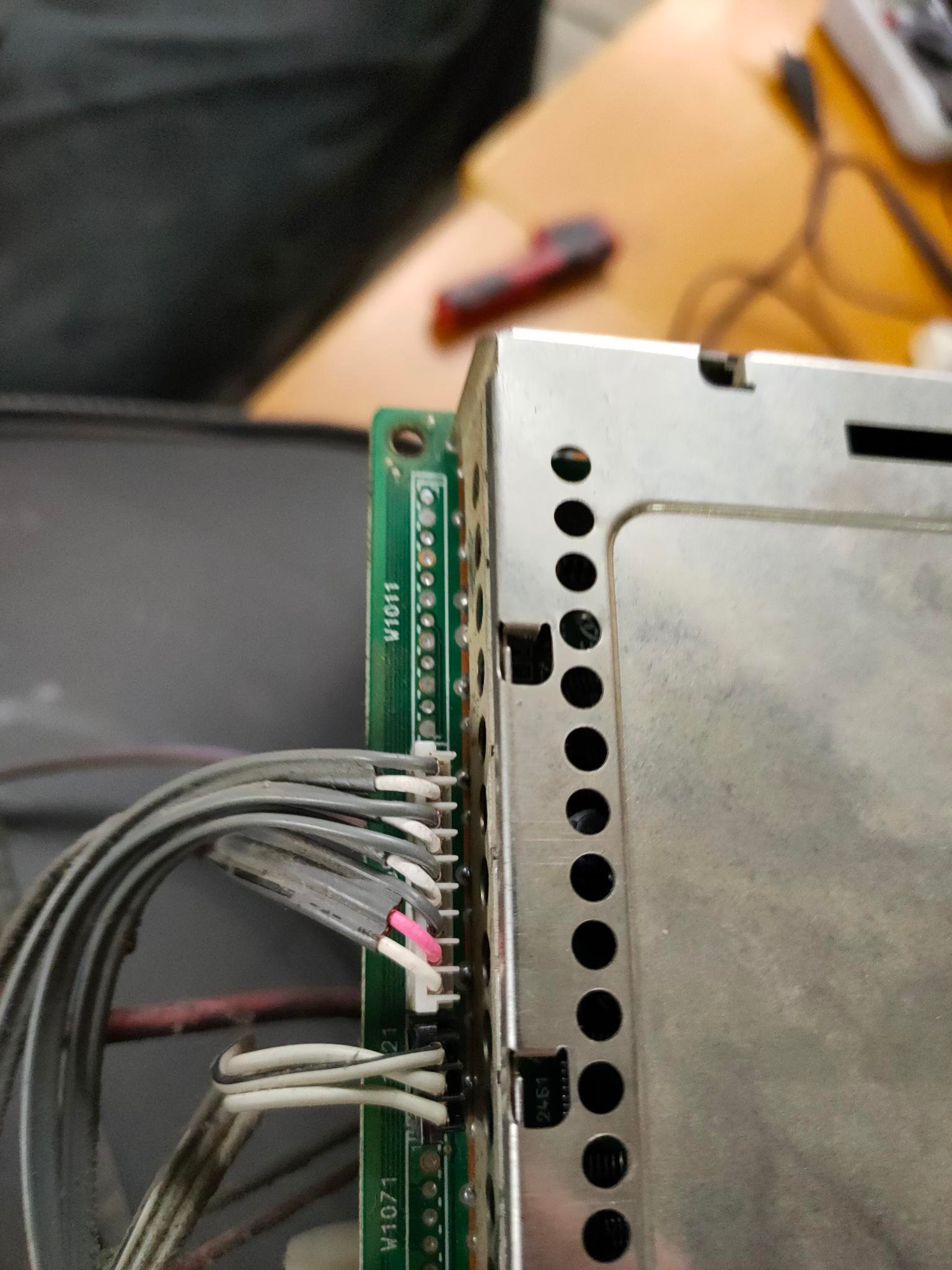

Anbei ein Bild des B Signal Boards:

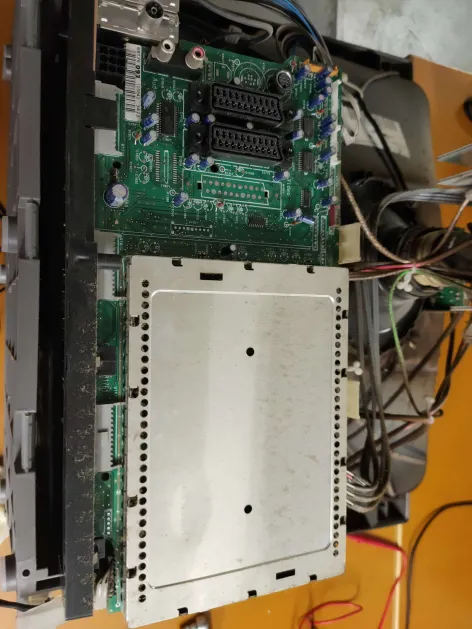

Und hier ein Bild des M Signal Boards:
Neben dem zusätzlichen Scart Port sieht man auch, dass beim B Signal Board der Stecker Anschluss, bei dem das VGA Modul angeschlossen werden müsste, garnicht vorhanden ist.
Laut djcalle fehlen noch mehr Komponenten auf dem B Signal Board, sodass es unmöglich wäre, selbst wenn man sich einen Stecker anlöten würde.

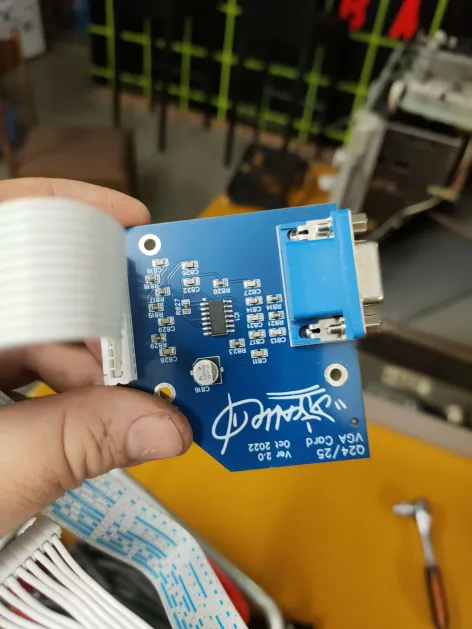

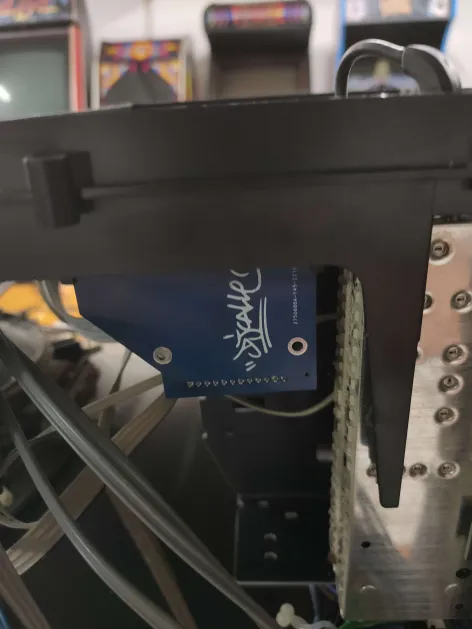

Nun zum VGA Modul, es ist sehr hochwertig gefertig in einem schönen blauen PCB. Das Kabel ist etwas kurz und sitzt sehr knapp, es muss also etwas gewürgt und auf die Kabelführung geachtet werden.

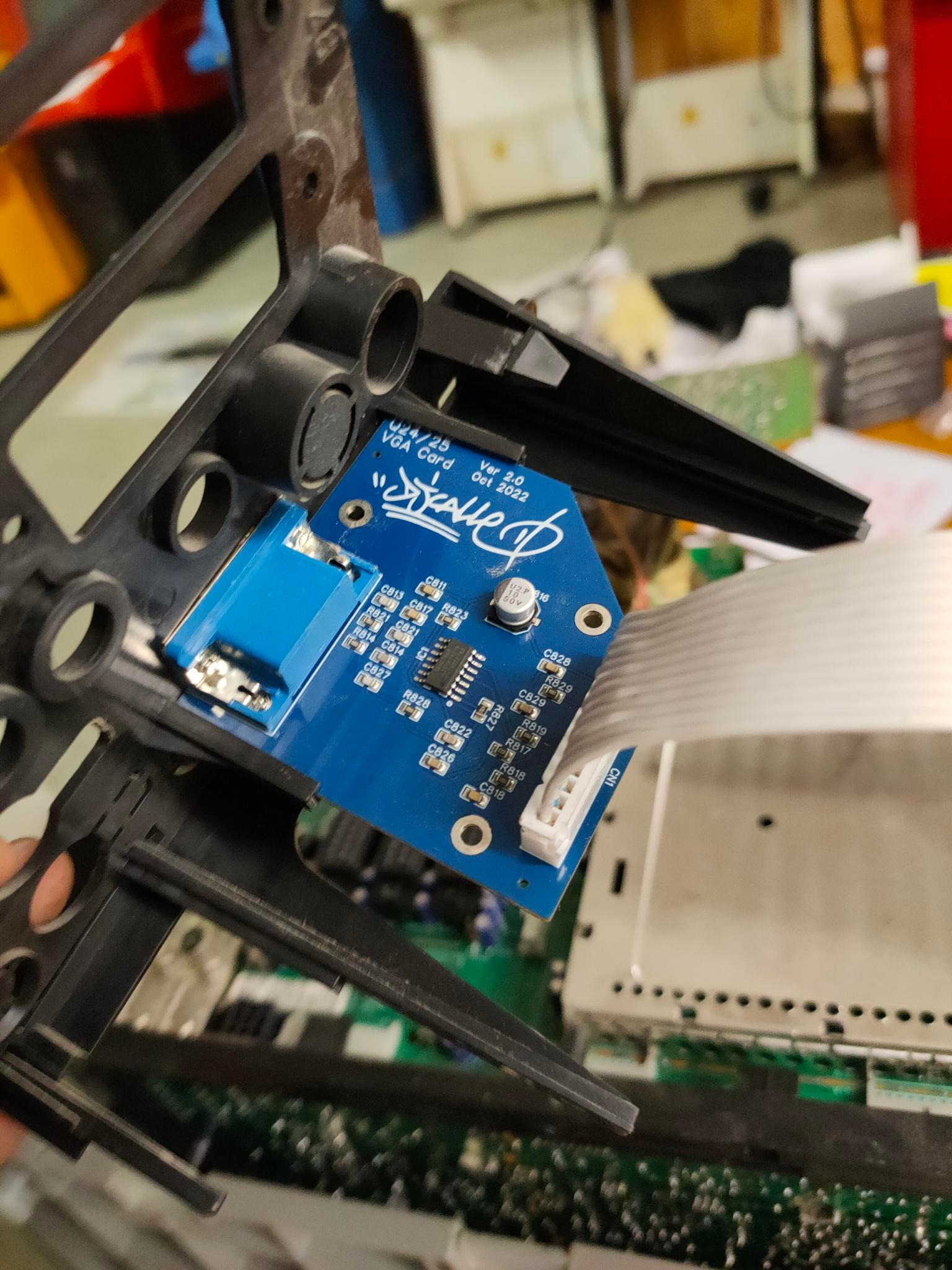

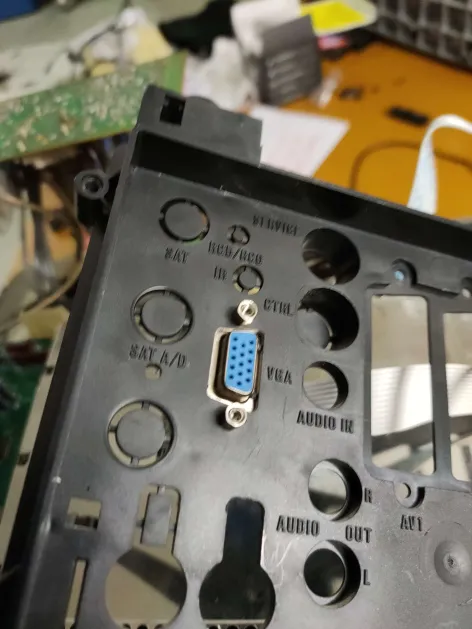

Dafür passt das Board perfekt in die bereits vorhandene Verschalung
Das Endergebnis: bombastisch
Nach dem Zusammenbau muss nur im Service Menü Option Byte 0 angepasst werden, es muss Bit 6 aktiviert werden um das VGA Modul zu aktivieren.

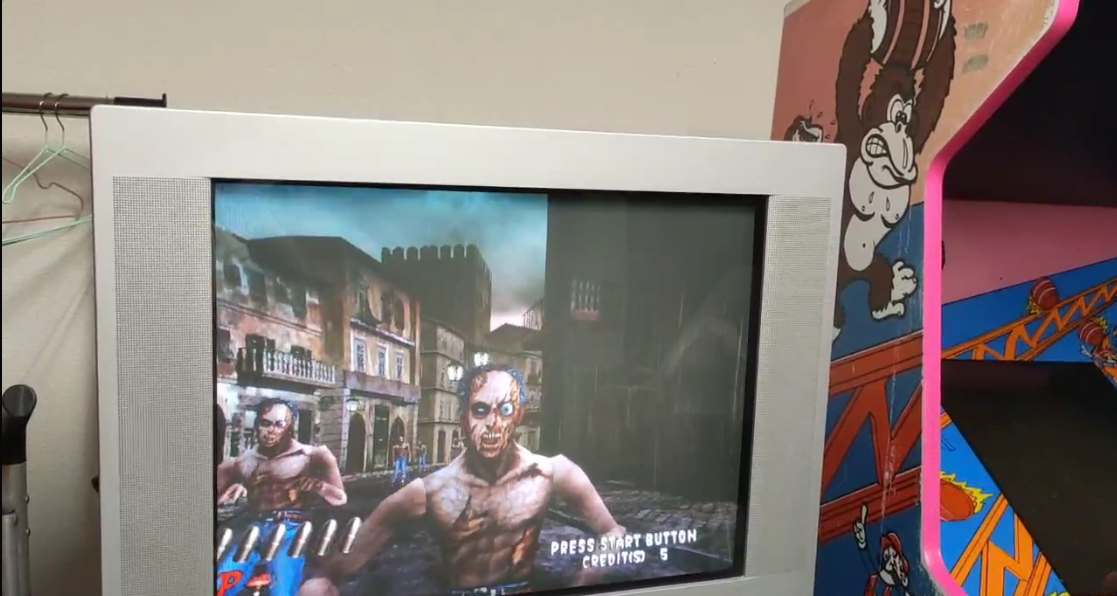

Das Bild sieht echt bombastisch gut aus, ich bin sehr zufrieden, auch wenn das ganze natürlich von Aufwand her jenseits von Gut und Böse ist.

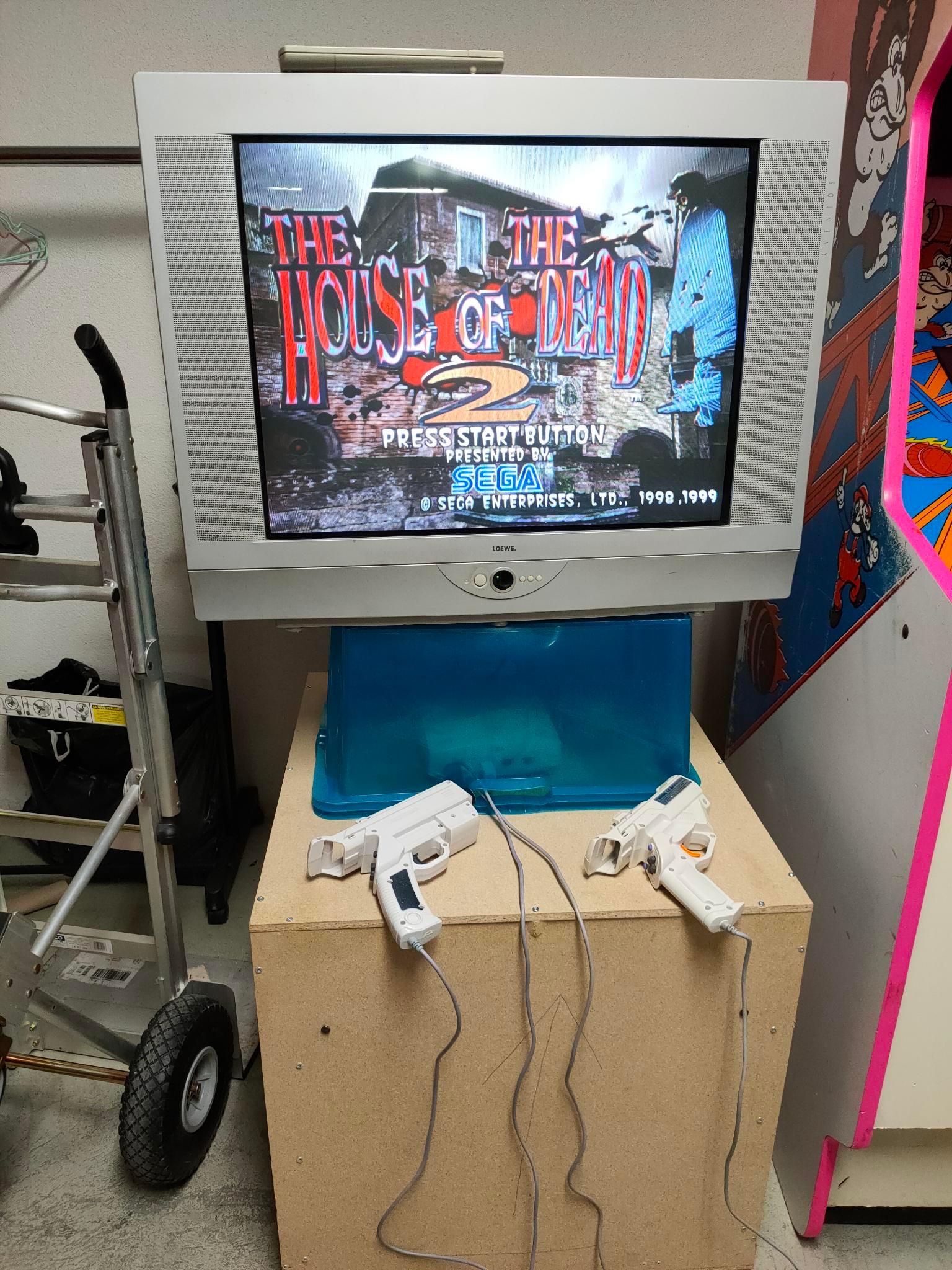

Ihr könnt euch selbst vom ultimativen VGA Fernseher überzeugen lassen, ab sofort wird dieser Fernseher in der Video Bar zum Zocken zur Verfügung stehen.
